環境光傳感器主要由光敏元件組成。目前光敏元件發展迅速、品種繁多、應用廣泛。市場出售的有光敏電阻、光敏二極管、光電三極管、硅光電池等。環境光傳感器可以感知周?chē)饩€(xiàn)情況，并告知處理芯片自動調節顯示器背光亮度，降低產品的功耗。例如，在手機、筆記本，GPS等移動等手持設備應用中，顯示器消耗的電量高達電池總電量的30%，采用環境光傳感器可以最大限度地延長電池的工作時間。另一方面，環境光傳感器有助于顯示器提供柔和的畫面。當環境亮度較高時，使用環境光傳感器的液晶顯示器會自動調成高亮度。當外界環境較暗時，顯示器就會調成低亮度。環境光傳感器需要在在芯片上貼一個紅外截止膜，甚至直接在硅片上鍍制圖形化的紅外截止膜。

二、光傳感器的電氣特性

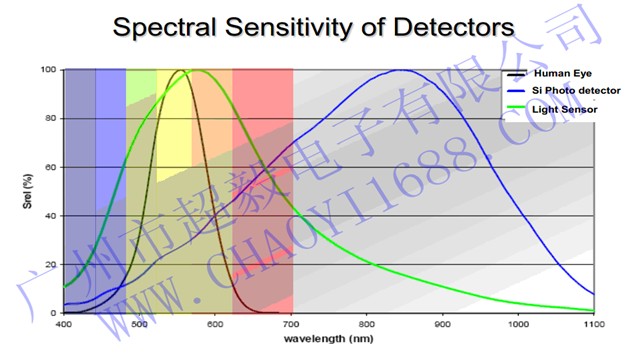

  環境光傳感器具有暗電流小，低照度響應，靈敏度高，電流隨光照度增強呈線性變化；內置雙敏感元，自動衰減近紅外，光譜響應接近人眼函數曲線（如圖，黑：人眼響應曲線，藍：光敏電阻響應曲線，綠：環境光響應曲線）；在選擇適當?shù)墓鈧鞲衅鲿r(shí)的另一個考慮因素是選擇一個帶有理想光譜響應的傳感器。普通PIN光敏二極管或光敏電阻(無源或者有源)本身具有非常寬的光譜響應范圍，包括IR射線乃至UV射線。從理論上來說，用戶需要選擇一個僅能感應可見光(380~770nm)并削弱無用的IR、UV信號的光傳感器，有些傳感器中還內置微信號CMOS放大器、高精度電壓源和修正電路，輸出電流大，工作電壓范圍寬，溫度穩定性好；可選光學納米材料封裝，可見光透過，紫外線截止、近紅外相對衰減，增強了光學濾波效果；符合歐盟RoHS指令，無鉛、無鎘，目前市面上的光敏電阻達不到以上標準。

三、 選擇光傳感器的考慮因素

  通常有幾種方法能夠?qū)膺M(jìn)行檢測，例如通過使用光電晶體管、光敏電阻或光敏二極管來實現，但對于當今應用的總的光感要求而言，基于IC的單片光電二極管是最好的選擇之一。光電二極管是用于探測光并生成電流的半導體，它基于單晶硅片構造而成，與用于生產集成電路的晶體硅片類似。一個典型的傳感器應用框架圖包括一個光電二極管、一個電流放大器和一個無源低通濾波器，以檢測并處理光輸入引起的輸出電壓信號。能夠?qū)⑺羞@些器件集成并采用小型封裝對于終端用戶而言是非常有益的，而且這恰恰就是當前的市場需求。

為應用選擇適當光傳感器時的另一個重要方面，是要理解對于應用而言，哪項重要規格是最為關鍵的，最需要關注哪一項。一般來說，在選擇一個光傳感器時，需要著重考慮的因素如下：

   （1）光譜響應/IR抑制：環境光傳感器應該僅對400nm至700nm的范圍有感應。

   （2）Lux的最大范圍：直射陽光可以多達130,000Lux，但是大多數應用要求最大范圍為僅為10,000Lux。

   （3）低Lux光敏度：根據光傳感器位于頂端的鏡片的類別，光衰減可以為25-50%。如果低光敏度非常關鍵(<5Lux)，必須注意選擇可以在這個范圍內工作的光傳感器。

集成的信號調節(即放大器和ADC)：一些傳感器可能提供非常小的封裝，但是卻需要一個外部放大器或無源元件來獲取所需的輸出信號。具有更高集成性的光傳感器省去了對于外部元件(ADC、放大器、電阻器、電容器等)的需求。

   （4）功耗：對于要承受高Lux級(>10,000Lux)的光傳感器來說，最好采用一個非線性光到模擬輸出光傳感器，或一個光到數字輸出的光傳感器。接下來還將對此進行詳細說明。

   （5）封裝大?。簩?duì)于大多數應用來說，封裝都是越小越好。一旦確定了上述重要規格，需要考慮的下一個問題就是哪類輸出信號最有助于目標應用。對于大多數光傳感器，最常見的輸出為線性輸出電流。雖然這適用于一些應用，但現在有更多的可選項，其中包括線性電壓輸出、數字輸出(通過I2C接口)或者非線性電流或電壓輸出。每種都具有它們的優勢，如下圖所列。

   （6）線性模擬輸出—電流或電壓輸出：更常見的感應器輸出，快速響應時間(數字輸出受限于積分時間)，在控制器中集成ADC轉換器，電壓輸出省去了對于外加電阻(將電流轉換為電壓)的需要并提供一個低阻抗輸出。電流輸出需要在輸出添加無源元件來將電流轉換為電壓、設置傳感器的增益范圍并根據需要增加低通或高通濾波器。

   （7）非線性模擬輸出——電流或電壓輸出：允許極弱光敏感度和最大動態范圍(高達100 ,000Lux)，感測光與人類察覺光的方式更加類似(非線性與線性)，電壓或電流非線性輸出的選擇，電壓輸出為低阻抗而電流輸出為高阻抗。

   （8）數字輸出：輸出可以直接與控制器相連接(無需ADC)，數字輸出本身比模擬輸出更具有噪聲免疫性，允許傳感器具有更多的數字功能(即更加智能的光傳感器)，更易于在通用I²C總線上的網絡工作，更易于允許將多個光傳感器置于同一個I²C總線上(地址選擇引腳)，恒定功耗(模擬輸出電路損耗與入射光密度成正比)。并且對不同光源的光線響應比較相近，不會因不同光線而造成響應出現差異化，如下圖所示（黑色為熒光燈響應曲線，紅色為白熾燈響應曲線），可以看出環境光傳感相對其它的光敏器件具有很好的光譜響應。

3.2工作流程圖

   讓我們看一看環境光傳感器是如何在一個自動的白光LED背光控制電路中工作的，在手機背光應用中通?？梢钥吹娇刂屏鞒?。如下圖
