紅外產品的興起，對醫療領域產生了很有意義的作用，今天超毅電子為大家介紹一下億光的紅外線發射管、紅外線接收管以及億光的LED在血氧儀這個醫療產品的應用。

  首先，億光代理商超毅電子為大家介紹一下什么是血氧儀：

血氧儀的工作原理是：通過檢測充血人體末梢組織如手指或耳垂等部位對不同波長的紅光和紅外光的吸光度變化率之比(R/IR值)推算出組織的動脈血氧飽和度(SaO2)，按照Beer-Lambert定律，比值R/IR與動脈血氧飽和度(SaO2)的函數關系應為線性關系，但由于生物組織是一種強散射、弱吸收、各向異性的復雜光學系統〔2～4〕，不完全符合經典的Beer-Lambert定律，因而導致了表達紅光和紅外光吸光度相對變化測量值(R/IR值)，與動脈血氧飽和度(SaO2)之間關系的數學模型建立困難。只能通過實驗的方法來確定R/IR與SaO2的對應關系，即定標曲線。大多數脈搏血氧儀生產廠家都以實驗方法獲取經驗定標曲線以完成產品出廠前的預定標。

由于血氧儀是根據波長來判定人體的充血檢測的，所以億光的紅外線電子元器件在這一塊發揮到了很大的作用。下面超毅電子介紹一下億光的紅外線發射接收管在血氧儀的應用：

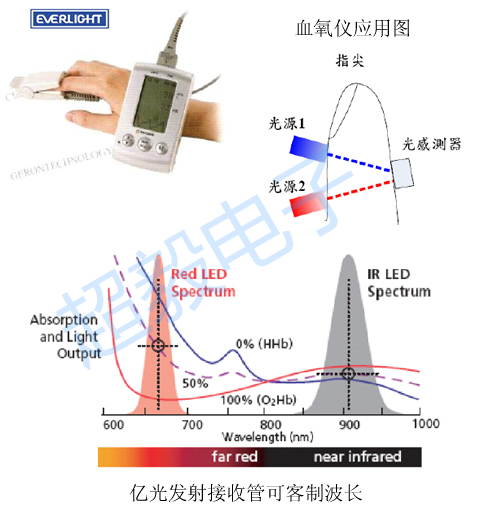

在血氧儀檢測的時候，通過光源1跟光源2檢測吸光度變化率，而億光的600到1000mn波長是億光的可客制化波長，如上圖所示，光感測器的吸收和光輸出，根據紅色LED光譜以及IR LED光譜。

以上就是血氧儀的一個大概的應用表現，那么哪一款的億光光電元器件適合以及滿足血氧儀的應用呢，下面超毅電子推薦幾款型號給大家參考：

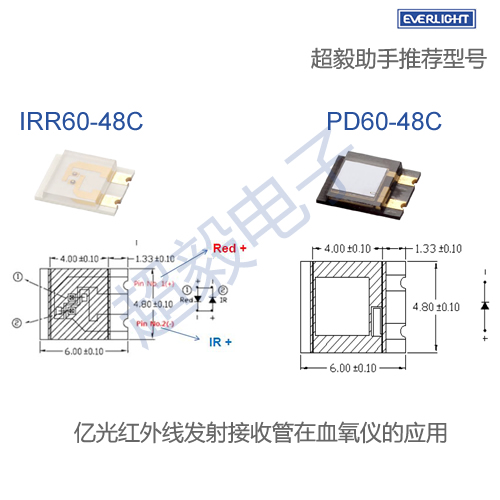

首先超毅電子推薦一款億光的紅外線發射管以及紅外線接收管來配對使用，他們就是：IRR60-48C 配對PD60-48C。這一對紅外對管是可以應用到血氧儀上的，如上圖所示，附帶了這兩款的尺寸圖。

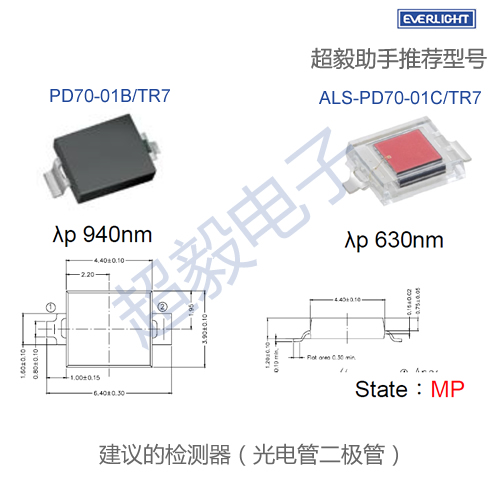

除此之外，在血氧儀的檢測器方面，超毅電子推薦大家使用這兩款的億光型號：

具體的億光型號就是：PD70-01B/TR7 以及ALS-pD70-01C/TR7

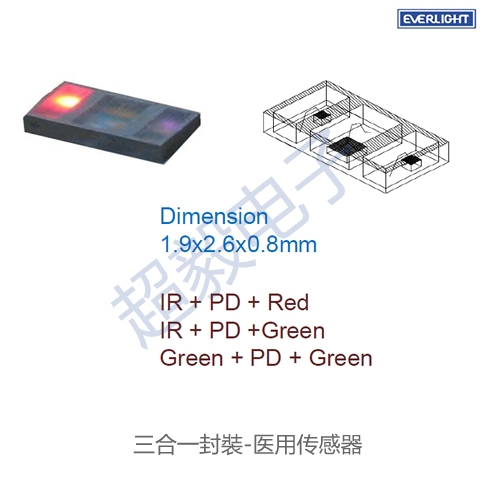

在醫用傳感器血氧儀的封裝形式上，是三合一封裝的，封裝形式都是：

IR+PD+Red

IR+PD+Green

Green+PD+Green

這就是血氧儀的封裝形式，如果您需要到應用到血氧儀上的億光光電元器件，可以直接聯系億光代理商超毅電子的客服，我們可以提供關于億光紅外線發射管以及紅外線接收管在血氧儀上的應用的技術支持以及產品應用資料。
