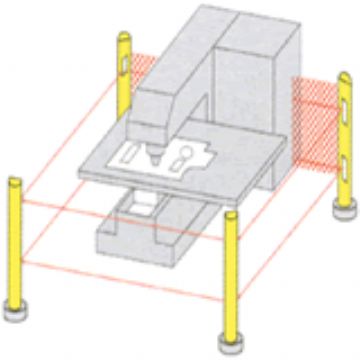

安全光幕（光柵）也稱光電安全保護裝置（也稱安全保護器、沖床保護器、紅外線安全保護裝置）是一種新開發的高品質自動控制產品，運用紅外線掃描探測技術。發射裝置和接收裝置安裝于兩側，內部由單片機和微處理器進行數字程序控制，使紅外線收發單元在高速掃描狀態下，形成紅外線光幕警戒屏障，當人和物體進入光幕屏障區內，控制系統迅速轉換輸出電平信號，使負載動作，當人和物體離開光幕警戒區域，則負載正常自動關閉，從而達到安全保護的目的。


光幕的一邊等間距安裝有多個紅外發射管，另一邊相應的有相同數量同樣排列的紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且安裝在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管發出的調制信號（光信號）能順利到達紅外接收管。紅外接收管接收到調制信號后，相應的內部電路輸出低電平，而在有障礙物的情況下，紅外發射管發出的調制信號（光信號）不能順利到達紅外接收管，這時該紅外接收管接收不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體通過時，所有紅外發射管發出的調制信號（光信號）都能順利到達另一側的相應紅外接收管，從而使內部電路全部輸出低電平。這樣，通過對內部電路狀態進行分析就可以檢測到物體存在與否的信息。安全光幕的紅外發射和接收通路數目理論上最大可有215個，考慮到實際光幕的高度和上下通路之間的間距，一般不會超過48個。
