紅外線光電開關由于檢測精度高而廣泛應用于工業自動化領域。然而，紅外線光電開關工作一段時間后，調整好的光軸會發生變化，透鏡表面會吸附塵埃、油污，這些將會使檢測距離減小，甚至無法檢測。輸出狀態改變時，會對計算機、儀表等弱電設備產生強烈的干擾。

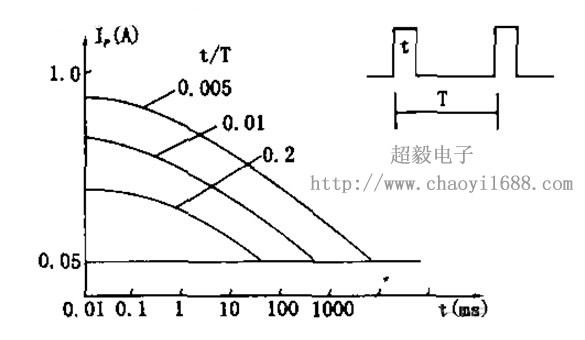

紅外線光電開關分為投光器和受光器兩部分，兩者光軸重合在同一直線上。為了抑制環境光干擾，采用脈沖調制光。電脈沖的周期為T，脈沖寬度為t，電脈沖允許峰值電流隨脈沖寬度比(t／T)減小而增大，如圖1所示。

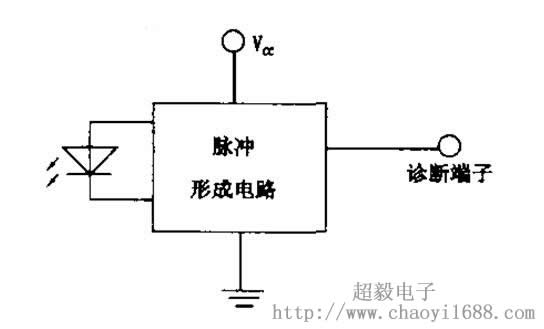

選t＝15μs，T＝1ms，使峰值電流接近IA，平均電流大于50mA。驅動電流大，檢測距離也大，可超過100m。投光器的發光二極管置于透鏡焦點處，投光器發出平等的光。受光器的光敏三極管前加濾光器，且設置夾縫。光敏三極管置于透鏡焦點處，把光脈沖變?yōu)殡娒}沖。當被測體進入檢測區時，光被遮擋，受光器無光可受，開關輸出狀態改變。在投光電路中設有診斷端子的原理圖如圖2所示。

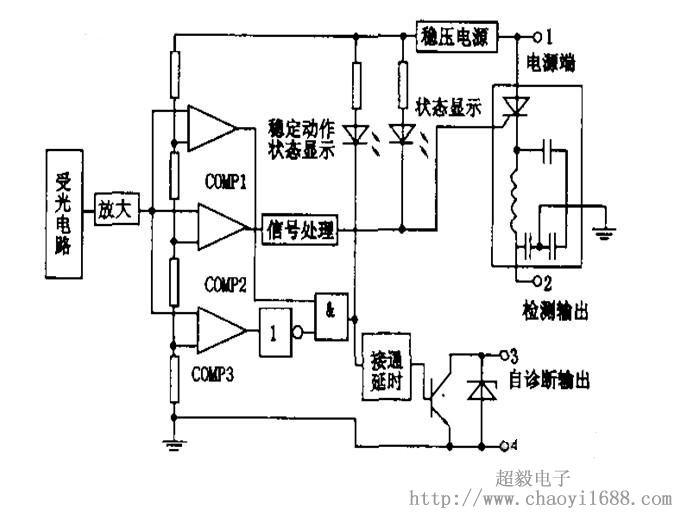

診斷輸出端子對0V端子短接，或者計算機送一個低電平過來，LED停止發光，受光器輸出狀態改變。若輸出狀態不變，證明傳感器電路有故障。如果光軸發生變化，或者透鏡表面吸附塵埃、油污，受光器入光量均會變?nèi)?，繼而引起光敏器件輸出電信號變?nèi)?，因此，設計有自診斷輸出端子的直流開關，原理圖如圖3所示。

直流電源電壓范圍是DCl0～36V。用比較放大器來測變?nèi)醯碾娦盘枴ｋ娦盘枩p小到一定程度時，與門輸出高電平到延時電路，經延時后NPN型三極管導通，集電極輸出診斷信號。圖中應用了濾波網絡和屏蔽罩來抑制開關動作時產生的浪涌電壓和電磁輻射。設計有自診斷輸出端子的交流開關，主要是電源部分和晶閘管輸出部分不同。交流電源電壓范圍是AC24～250V。用Z_nO浪涌吸收器宋抑制電網中的干擾。

紅外線光電開關無電弧，無火花，耐振動，電磁兼容，浪涌電壓弱，調試方便。它能診斷自身主要故障，它的電信號能與計算機直接匹配。光電開關群集中控制的效果是是非常理想的。
