超毅電子教你制作單反相機紅外快門遙控器：

不過在此之前是有一個前提材料條件：你的手機必須是IPHONE，安卓系統我搜索了一下，好像還沒有類似的軟件。

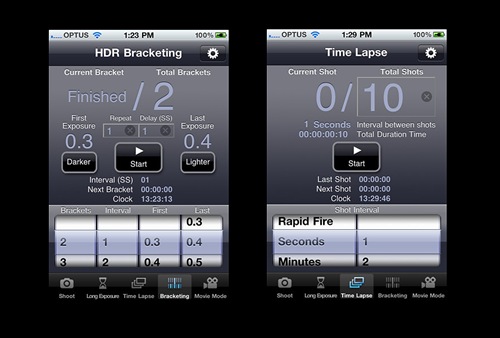

軟件名稱：DSLR.Bot，未越獄的Iphone可以在軟件商店搜索購買，越獄的朋友可以網上搜索下載安裝。該軟件支持Canon、Nikon、Sony、Pentax、等等眾多主流品牌，該軟件的工作原理是將IPHONE的音源信號轉換成紅外信號通過紅外發射管發射出去，再被單反相機接收，除了觸發快門以外，還支持長時間曝光，定時拍攝，HDR包圍曝光，錄像，GPS地圖記錄等等功能。

當然，僅僅依靠一個軟件是無法達到這些功能的，因為IPhone沒有內置紅外發射管，我們要做的是，手工制作一個紅外發射裝置。

材料準備：

1）3mm或者5mm，940nm紅外線發射管2只，如果有條件，最好選擇發射功率大的，這樣我們能夠控制的距離就遠，通常情況下2只發射管不到5毛錢，當然如果老板宰你，超過5毛也說不準，如果家附近沒有類似的電子商店，那么找兩個廢舊的遙控器，將前面的發射管拆掉，家里的電視機，空調，風扇，機頂盒等等帶紅外遙控的基本上都是940nm，所以不用擔心拆下來用不了。我這里就方便多了，用的是億光發射管IR333或者是IR204，我用的發射管的發射功率是50mw，角度是60度。

2）一個3.5，一分二耳機插頭，這個應該比較好找，大概每個家里都會有一兩個報廢的耳機，拆之！或者去電子城買一個，5毛。

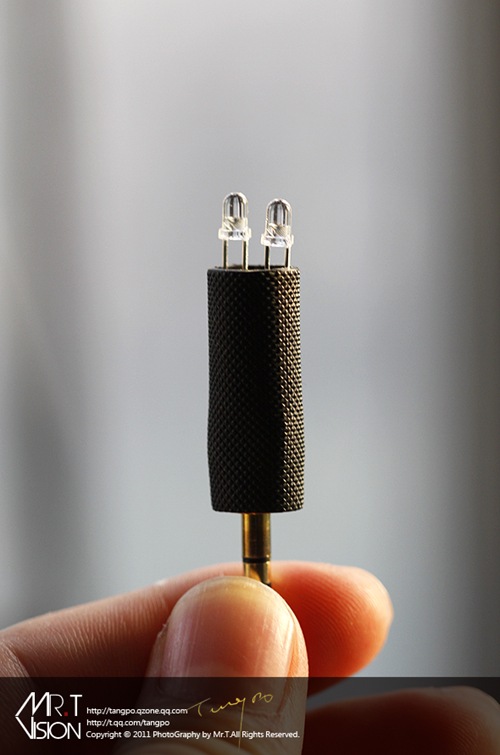

3）電烙鐵，錫線，一個熱縮管，或者其他管狀物，如圖片中用的是一個圓珠筆手握部分的塑料套管。

制作步驟：

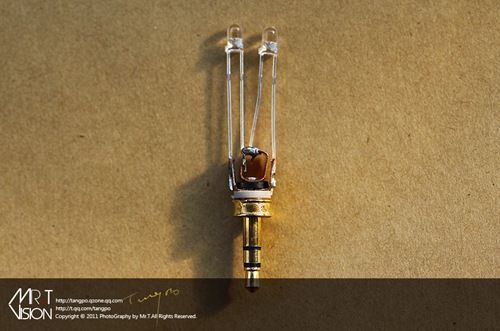

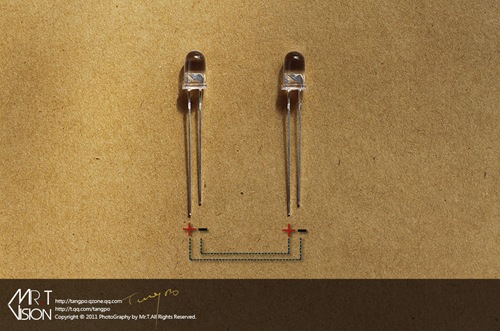

如同所示，將發射管焊接在3.5的耳機插頭上就OK了，注意正負極別焊錯了，焊完后套個管子就OK ，因為發射管使用的是鐵支架，比較容易生銹，為了能夠長期使用，最好在紅外發射管的引腳上套上熱縮管，或者纏上膠布，一來防止汗水，二來還能絕緣，免得觸碰到造成短路。動手能力強的同學，完全可以把它做得很漂亮哦。

使用注意事項：

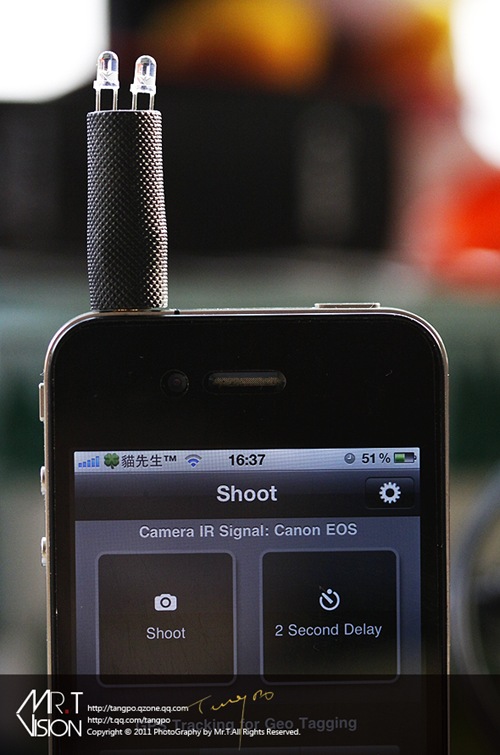

在使用的時候記得把手機音量調到最大，不然無法觸發軟件工作，很好理解，聲音小了，通過的電流就小，達不到一般發射管的額定電流，或者信號太弱，所以音量要調到最大。接下來，單反相機設置AF-DRIVE，至于怎么設置，可以上網搜索一下，我這里不多說。然后點擊軟件的Shoot按鈕，就可以拍照了。軟件的其他功能大家可以自己摸索一下。

怎么樣，是不是很簡單強大?如果要買一個遙控器，也要不少錢吧，自己做一個即節省了金錢，又陶冶了情操，和朋友一起出去玩的時候拿來秀一下，是不是很有意思？
