紅外觸控屏原理及常用光電器件機種

產品分類： 觸摸屏專用料號
訂購熱線： 4008-800-932
正在加載...

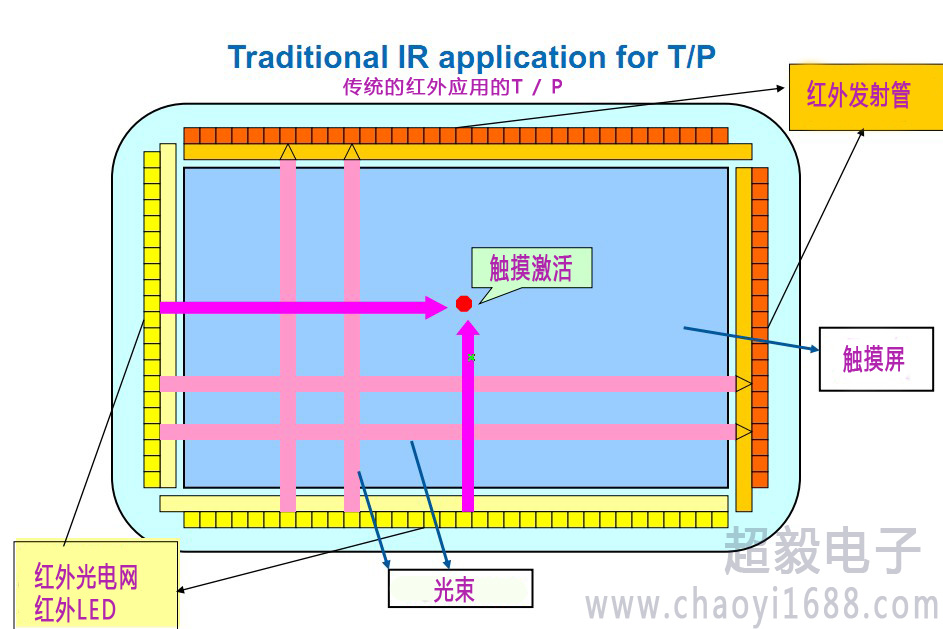

    這個是傳統的紅外觸控應用產品，紅外LED發射管遍布在周圍，通過中心的觸摸激活，完成發射和接收。

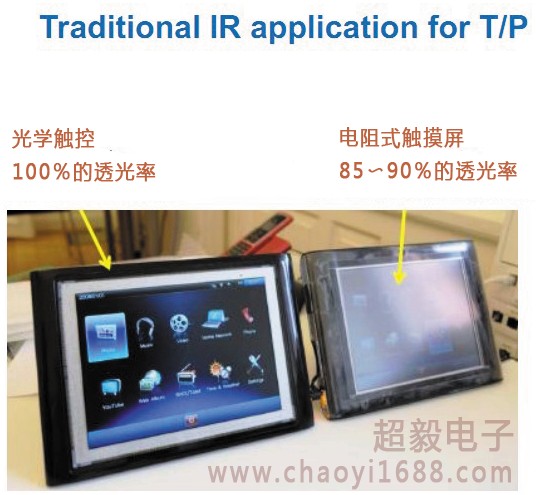

    這個是傳統的觸控屏，分為2種，一種是光學觸控，一種是電阻式觸控，主要差別是透光率

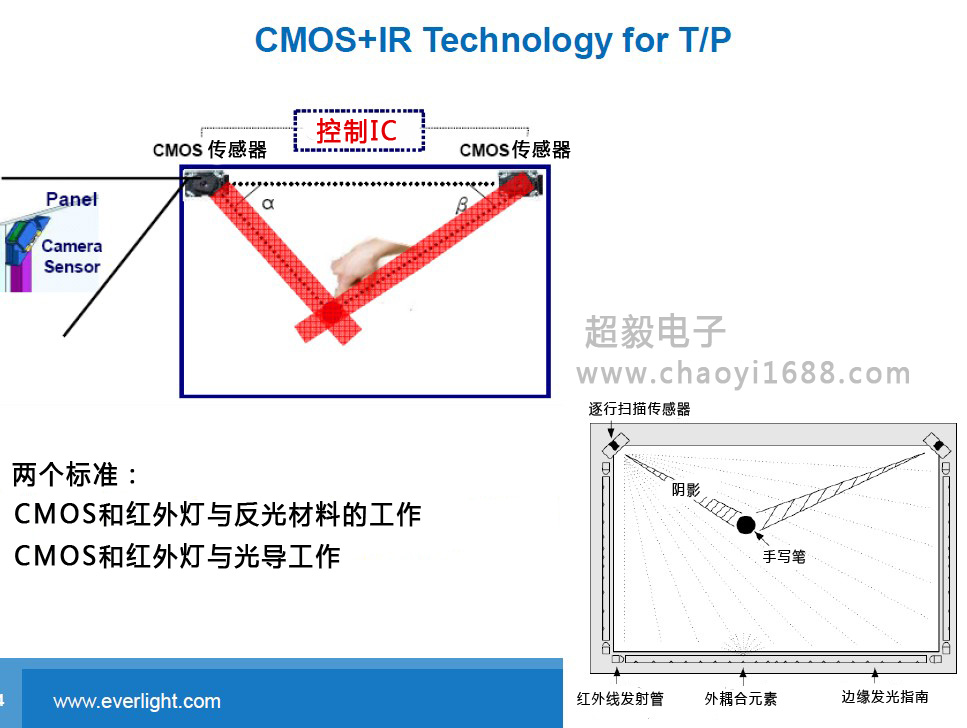

    這個是cmos紅外技術原理圖





    紅外觸控屏T/P常用的機種有：

    小中（5?42“）尺寸：

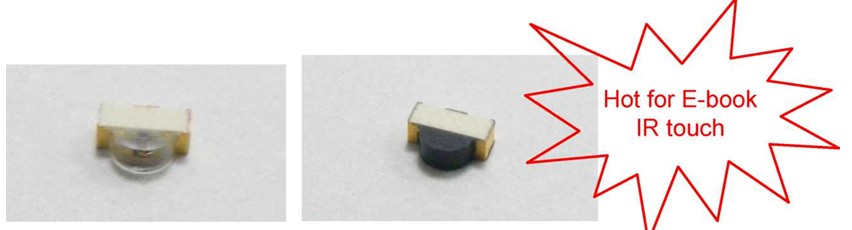

    1.12-21封裝

    12-21

       機種    角度    正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）
    IR12-21C/TR8 160 1.4V 4mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)
    PT12-21B/TR8 15/15 us 0.4 0.3
    機種 上升和下降時間 ID（暗電流） IL(on) Min(uA)
    PD12-21B/TR8 6/6 ns 10 0.3



    2.26-51封裝

    26-51



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）

    IR26-51C/L110/TR8

    		 20 1.5V 15mW/sr

    IR26-51C/L302/TR8

    		 20 1.4V 40mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)

    PT26-51B/TR8

    		 15/15 0.4 1.0

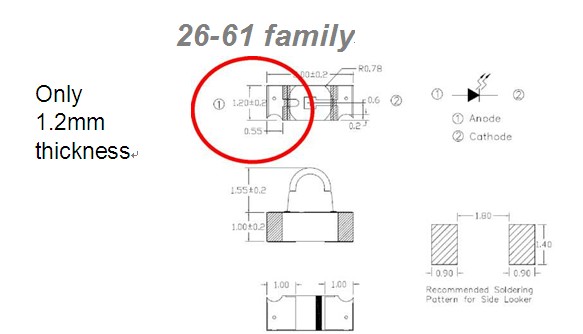

    3.26-61封裝

    26-61



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）

    IR26-61C/L110/TR8

    		 20 1.5V 15mW/sr

    IR26-61C/L302/TR8

    		 20 1.4V 40mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)

    PT26-61B/TR8

    		 15/15 0.4 1.0

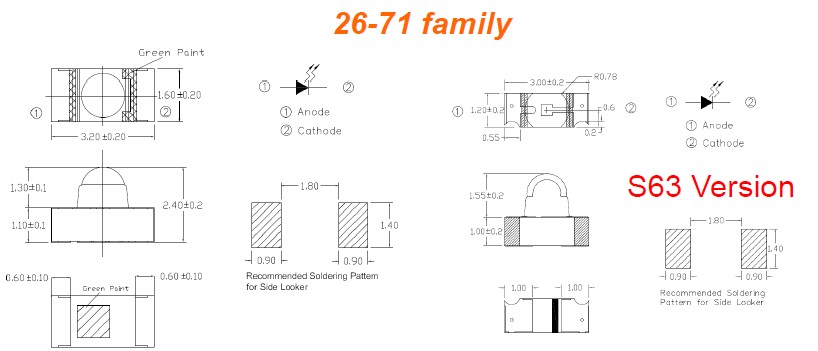

    4.26-71封裝

    26-71



      IR26-61C/L110/TR8 IR26-71C/L447/S63 IR26-71C/L302
    尺寸 3.0*1.2*2.4 3.0*1.2*2.4 3.2*1.6*2.4
    強電流 3.0mW/sr 8.0mW/sr 4.5mW/sr
    角度 50 45 45
    電壓 1.2 1.35 1.25

    Tr/Tf

    		 700/400ns TBD 15/15ns





    大（26“↑）大?。?/strong>

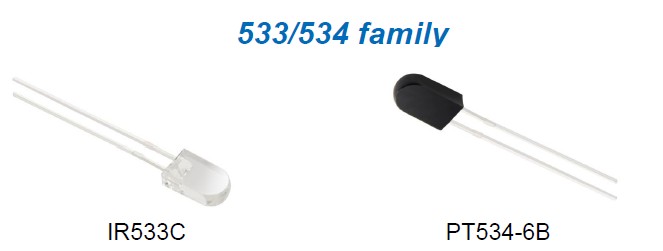

    1.533/534封裝

    533



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）
    IR533CIR533C/S56 25 1.4V 35mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)
    PT534B-6BPT534B-6B/S56 15/15 0.4 0.7

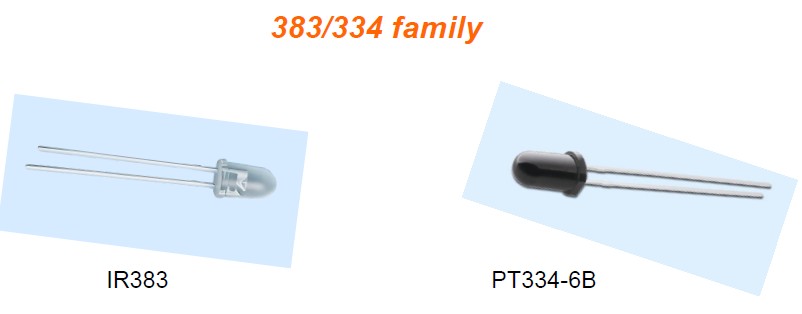

    2.383/334封裝

    383



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）
    IR383 20 1.4V 80mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)
    PT334-6B 15/15 0.4 0.7

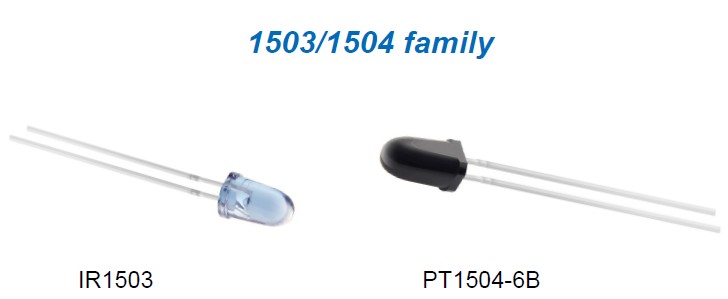

    3.1503/1504封裝

    1503



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）
    IR1503 20 1.4V 120mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)
    PT1504-6B 15/15 0.4 1.7

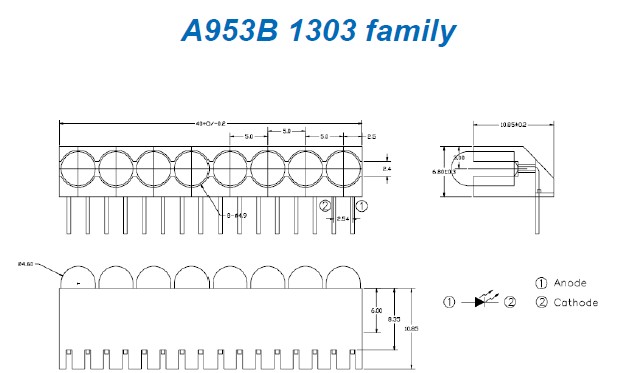

    4.A953B-1303系列

    A593B



    機種 角度 正向電壓（IF電流=100mA） 輻射強度（如果在100mA時）
    A953B-HIR1303-14C 18 1.4V 200mW/sr
    機種 上升和下降時間 Ic(on) Min(mA) Ic(on) Min(mA)
    A953B-PT1303-3B?l355/C2 15/15 0.4 2.6



    CMOS+紅外應用：

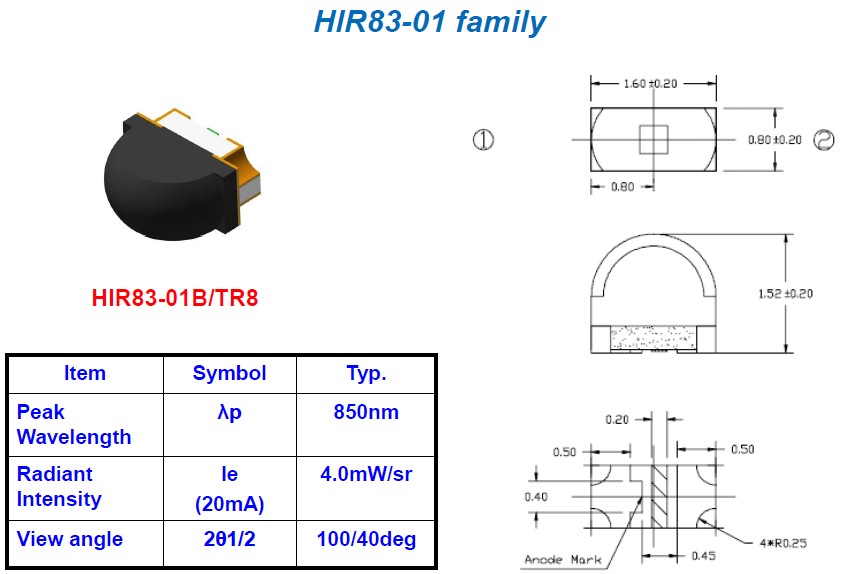

    1.83-01封裝

    HIR83-01



    2.89-01封裝

    HIR89-01

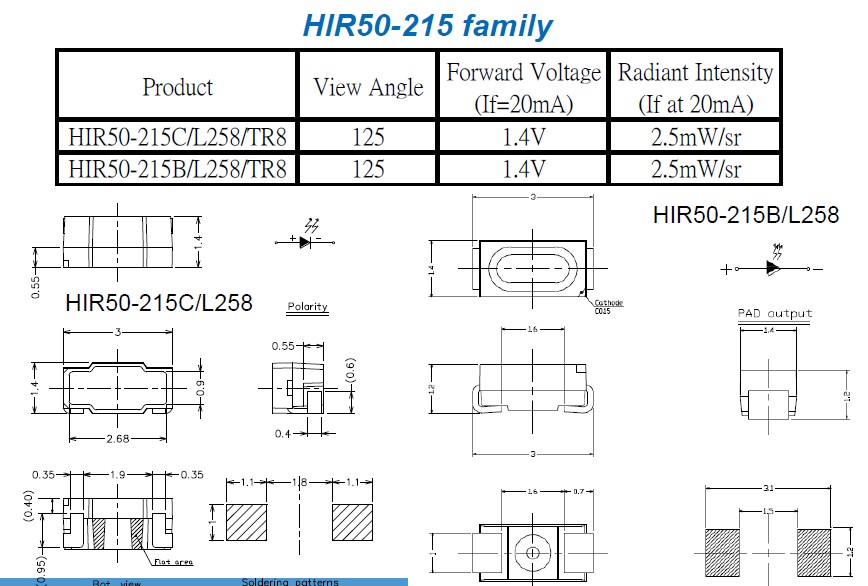

    3.HIR50-215封裝

    HIR50-215



    以上的機種均可以使用與紅外觸控，以及其他紅外應用設備，若有其他疑問，請來電咨詢，超毅電子為您提供和解決方案。
