超毅電子為您介紹環境光傳感器的應用，基于環境光傳感器用于控制顯示屏亮度，其系統實現需要三大部分，監測環境光強的光傳感器，控制背光輸入電流的執行器。

環境光傳感器（ALS）集成電路正在越來越多地用于各種顯示器和照明設備，以節省電能，改善用戶體驗。借助ALS解決方案，系統設計師可設計手持?jǐn)?shù)碼成品使用根據環境光的強度，自動調節顯示屏的亮度。因?yàn)楸彻庹彰鞯暮碾娏吭谡麄€(gè)系統的總耗電量中占有很大的比例，實時動態的背光亮度控制，可節省大量的電能。此外它還能夠改善用戶體驗，讓顯示屏亮度根據環境光條件自行調整到最佳狀態，不會出出光差很大時經常去手動調節背光。

  一、環境光傳感器

圖1實施背光控制的系統框圖。

在這套組合中，光傳感器是關鍵的級成部分，因?yàn)樗蛳到y(tǒng)的其他模塊提供環境光強信息。光傳感器必須具備將光信號轉換成電信號的信號轉換和信號入大調節裝置以及模/數轉換器（ADC）。

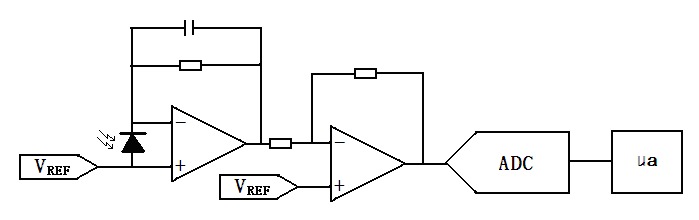

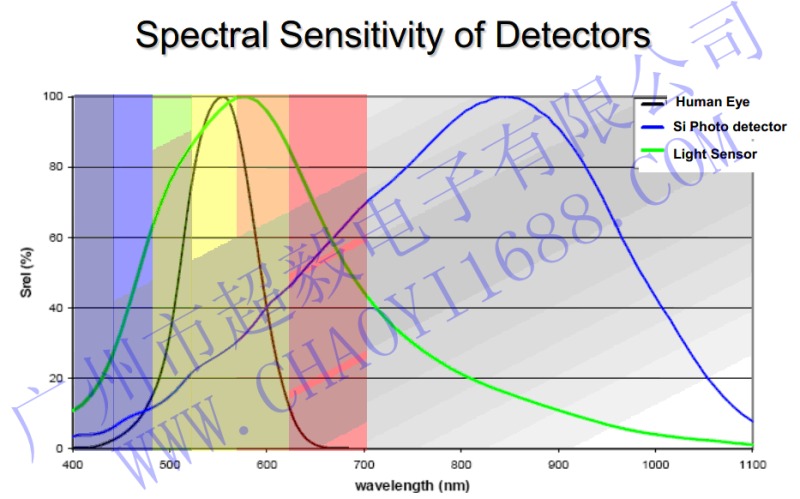

  所示為早期分立光敏二極管電路環境光傳感電路，從圖中可以看出，該電路需要一個或多個運算放大器，一個用于電流到電壓的轉換，還需要一級放大，提供附加增益。它還包括一些分支電路，用于供電，確保高度可靠的信號鏈。而在空間極其寶貴的應用中，所需元件的數量過多可能導致空間受限問題。這里還存在一個更細微的問題。具體而言，理想情況下，應確保環境光的測量模似了人眼對光線的響應機制。這通常借助CIE提供的視學亮度曲線（見圖3）。然而，光電二極管很少能夠完全模擬這種響應機制，因?yàn)樗鼈兺ǔ＞哂泻芨叩募t外靈敏度。在紅外強度較大的光照條件（譬如白熾燈或日光）下，這種紅外靈敏度會造成錯誤地判斷光線強度。

二、解決方案

  解決上述問題的方法之一就是使用兩個光電二極管：一個采用對可見光和紅外光都很靈敏感的元件，另一個采用只對紅外LED光敏感的元件。最終用前都的響應值減去后者的響應值，將紅外干擾降到最小，獲得準確的可見光響應。

這種解決方案雖然有效，卻增加了分立電路的占用空間。通常實現起來也是很困難，甚至不可能讓兩個分立的光電二極管配合得足夠緊密，以便能達到更好消除紅外干擾的目的。如果不配備精密放大器（譬如對數放大器），動態范圍可能很小。換句話說，很難利用這種組合獲得可重復的結果。

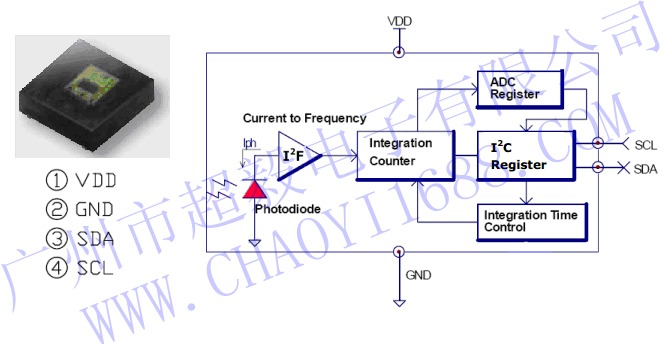

  超毅電子為你提供的高集成度環境光傳感器解決方案不公能夠獲得比人眼光學系統更真實的光強度數據，還能夠節省大量空間。采用I²C通信協議，使其與微控制器的連接方式更簡單，數據傳輸更快。除此之外，該解決方案的高集成特性使其能夠于有如柔性電纜，安裝在離方電路板距離合適的位置。
