自上世紀九十年代以來，LED材料制作技術的研發取得多項突破，透明襯底梯形結構、紋理表面結構、商品化的超高亮度紅、橙、黃、綠、藍的LED產品相繼問市，2000年開始在 低、中光通量的特殊照明中獲得應用。LED的上、中游產業受到前所未有的重視，進一步推動下游的封裝技術及產業發展，采用不同封裝結構形式與尺寸，不同發光顏色的管芯及其雙色、或三色組合方式，可生產出多種系列，品種、規格的產品。

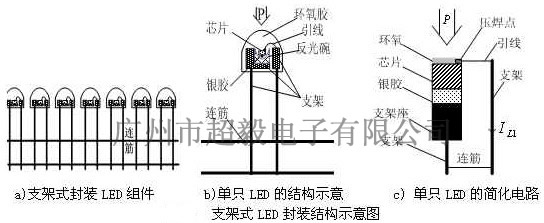

　　LED產品封裝結構的類型如圖所示，也有根據發光顏色、芯片材料、發光亮度、尺寸大小等情況特征來分類的。單個管芯一般構成點光源，多個管芯組裝一般可構成面光源和線光源，作信息、狀態指示及顯示用，發光顯示器也是用多個管芯，通過管芯的適當連接(包括串聯和并聯)與合適的光學結構組合而成的，構成發光顯示器的發光段和發光點。表面貼裝LED可逐漸替代引腳式LED，應用設計更靈活，已在LED顯示市場中占有一定的份額，有加速發展趨勢。固體照明光源有部分產品上市，成為今后LED的中、長期發展方向。

  LED腳式封裝采用引線架作各種封裝外型的引腳，是最先研發成功投放市場的封裝結構，品種數量繁多，技術成熟度較高，封裝內結構與反射層仍在不斷改進。標準LED被大多數客戶認為是目前顯示行業中最方便、最經濟的解決方案，典型的傳統LED安置在能承受0．1W輸入功率的包封內，其90％的熱量是由負極的引腳架散發至PCB板，再散發到空氣中，如何降低工作時pn結的溫升是封裝與應用必須考慮的。包封材料多采用高溫固化環氧樹脂，其光性能優良，工藝適應性好，產品可*性高，可做成有色透明或無色透明和有色散射或無色散射的透鏡封裝，不同的透鏡形狀構成多種外形及尺寸，例如，圓形按直徑分為Φ2mm、Φ3mm、Φ4．、Φ5mm、Φ7mm、Φ8等數種，環氧樹脂的不同組份可產生不同的發光效果?；ㄉc(diǎn)光源有多種不同的封裝結構：陶瓷底座環氧樹脂封裝具有較好的工作溫度性能，引腳可彎曲成所需形狀，體積小；金屬底座塑料反射罩式封裝是一種節能指示燈，適作電源指示用；閃爍式將CMOS振蕩電路芯片與LED管芯組合封裝，可自行產生較強視覺沖擊的閃爍光；雙色型由兩種不同發光顏色的管芯組成，封裝在同一環氧樹脂透鏡中，除雙色外還可獲得第三種的混合色，在大屏幕顯示系統中的應用極為廣泛，并可封裝組成雙色顯示器件；電壓型將恒流源芯片與LED管芯組合封裝，可直接替代5—24V的各種電壓指示燈。面光源是多個LED管芯粘結在微型PCB板的規定位置上，采用塑料反射框罩并灌封環氧樹脂而形成，PCB板的不同設計確定外引線排列和連接方式，有雙列直插與單列直插等結構形式。
