貼片LED的具體介紹

目錄：產品應用星級：3星級人氣：-發表時間：2012-05-19 10:22:00
RSS訂閱【 大 中 小 】文章出處：超毅電子網責任編輯：超毅電子作者：超毅電子

貼片LED具有體積小、散射角大、發光均勻性好、可靠性高等優點。其發光顏色可以是白光在內的各種顏色，用于便攜式設備到車載用途等的高亮度薄型封裝的產品系列。特別是手機、筆記本電腦等。

貼片LED外形：

1）早期：

帶透明塑料體的SOT-23改進型，外形尺寸3．04×1．11mm，卷盤式容器編帶包裝。

2）改進

SLM-125系列（單色發光）、SLM-245系列（雙色或三色發光）。帶透鏡高亮度

3）近些年

采用PCB板和反射層材料，填充的環氧樹脂更 少，去除較重的碳鋼材料，通過縮小尺寸，降低重量。尤其適合戶內，半戶外全彩顯示屏應用。

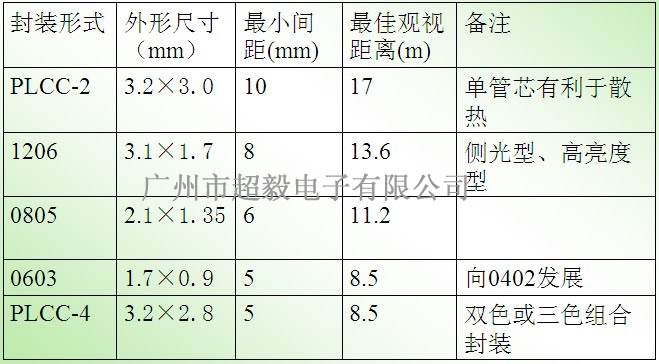

貼片LED的尺寸：

貼片LED的尺寸

貼片LED的封裝結構：



一）金屬支架片式LED:

（1）金屬支架型：0402、0603、0805、1206、3mm、5mm、6mm、8mm、10mm等。

（2）金屬支架（俗稱小蝴蝶）型：2mm、3mm等。

（3）TOP LED（白殼）型：1208（30*20）、1311（35*28）、1312（35*32）、 2220（55*50）等

（4）側光LED：0905（22*12）、1105（28*12）1605（40*14）等。

二）PCB片LED

PCB板型：0402、0603、0805、1206

3)貼片LED內部結構：

貼片LED內部結構

貼片LED使用注意事項：

1、為避免產品于運輸及儲存中吸濕,以鋁袋包裝防潮處理。

2、儲存條件

A、經鋁袋包裝保存的產品存放條件。（溫度:5~28℃,濕度:60%RH以下）。

B、開封后的處理

1) 開封后48hr內于以下環境條件使用(焊錫)溫度:5~28℃,濕度:60%RH以下

2) 開封后長期不使用的場所,要用防潮箱保存,另外再使用有效的干燥劑放入鋁袋內并加以封裝,保存條件同A,并于14天內使用。

3) 超出14天期間,須做以下烘烤處理才可使用(請以限一次)。
